Détails de la valve à bille à filetage interne à trois plaques:

Un, trois plaquesValve à bille à filetage intérieurPrésentation du produit
Q11f vanne à boisseau sphérique à filetage interne à trois pièces est divisée en une pièce monobloc, deux segments et trois segments. La coulée de corps de valve utilise le processus avancé introduit par Taiwan, la structure est raisonnable et le style est beau. Le siège de valve adopte une structure d'étanchéité élastique, étanchéité fiable, ouverture et fermeture faciles. La tige de valve adopte une structure inférieure avec un joint inversé, la tige de valve ne sera pas éjectée lorsque la pression de la cavité de valve est anormalement élevée.
La forme de connexion de robinet à boisseau sphérique à trois plaques est également soudée bout à bout (BW) et peut être livrée avec une plate - forme de support ISO standard internationale et un dispositif de verrouillage. Le mécanisme de positionnement de l'interrupteur à 90 ° peut être réglé, verrouillé selon les besoins pour éviter les erreurs de fonctionnement, mode d'entraînement: manuel, électrique, pneumatique.
Le choix de différents matériaux peut être appliqué à l'eau, à la vapeur, à l'huile, à l'acide nitrique, à l'acide acétique et à de nombreux autres médias. Vanne à boisseau sphérique femelle à trois plaques et raccord bout à bout vanne à boisseau sphérique convient pour pn1.0 ~ 4.0mpa, température de fonctionnement - 29 ~ 180 ℃ (bague d'étanchéité en polytétrafluoroéthylène renforcé) ou - 29 ~ 300 ℃ (bague d'étanchéité en para - polybenzène) sur une variété de lignes, pour tronquer ou allumer Le milieu dans la ligne

II. Caractéristiques structurelles de la vanne à bille à trois plaques q11f:
1. Petite résistance aux fluides.
2. Structure simple, relativement petite taille, poids léger, facile à réparer.
3. Bonne performance d'étanchéité.
4. Pas limité par la direction d'installation, le flux de médias peut être arbitraire.
5. Aucune vibration, peu de bruit.

Iii. Spécification standard de la valve à boisseau sphérique femelle à trois plaques q11f:
Norme de conception et de fabrication: GB / t 12237 - 2007
Longueur de structure standard: GB / t 12221 - 2005
Norme de soudage par prise: gb12224, ansib16.25
Classe de température de pression: GB / t 12224 - 2005
Norme d'inspection d'essai: GB / t 13927 - 2008

Spécification de performance principale de vanne à boisseau sphérique à trois plaques q11f

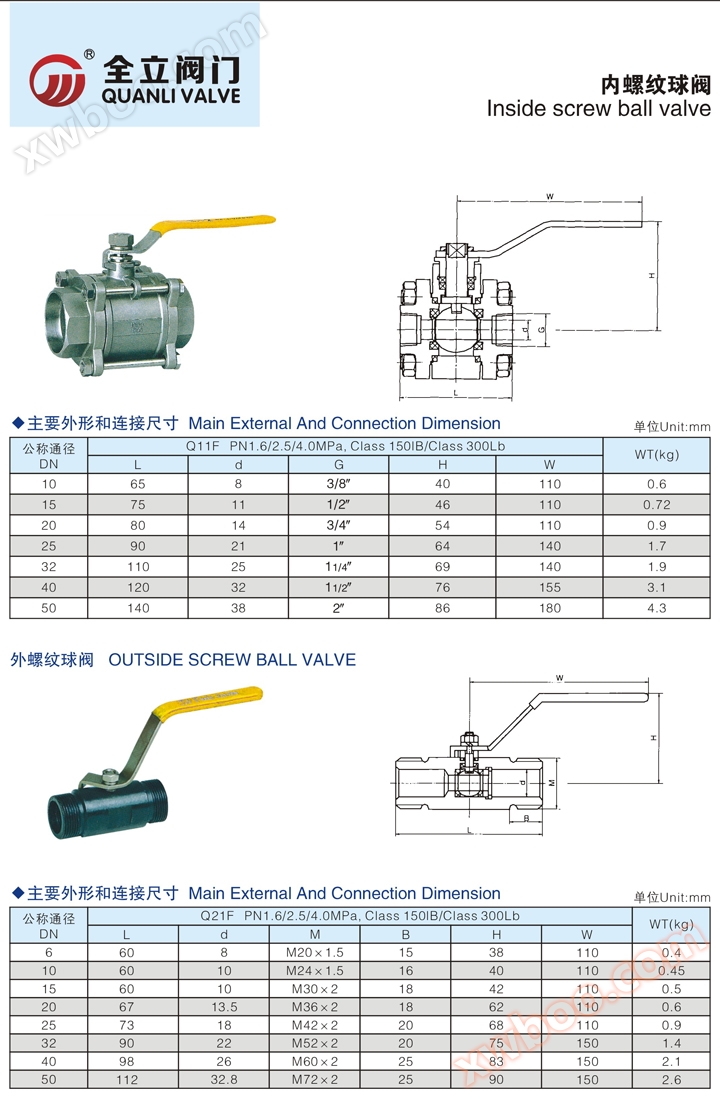

V. q11f vanne à boisseau sphérique femelle à trois plaques dimensions et poids de la connexion extérieure principale

Vi. Q11f trois pièces femelles vanne à boisseau sphérique matériel principal

Note de commande complète: (norme nationale)
I.A: nom du produit, modèle, diamètre nominal B: médias et température, plage de pression C: y a - t - il des accessoires, des délais d'exécution, des exigences spéciales, etc. afin que nous puissions choisir le bon type pour vous.
II. Si le modèle de valve de notre société a déjà été sélectionné par l'unité de conception, veuillez commander directement avec notre centre de vente en fonction des paramètres de la valve.
Iii. Lorsque l'occasion que vous utilisez est très importante ou l'environnement est relativement complexe, veuillez fournir des dessins de conception et des paramètres détaillés, nos ingénieurs experts se concentreront sur l'audit et l'analyse pour vous. Nous pouvons vous fournir des solutions professionnelles, y compris la conception, la fabrication sur commande, l'ensemble complet, l'exécution, le service. Nous sommes toujours dédiés aux leaders de l'industrie des vannes, en vous fournissant les dernières connaissances en matière de vannes, les meilleurs services, les meilleurs conseillers techniques. Merci de visiter notre site Web [www.quanlivalve.com], vous pouvez nous appeler pour toute question et nous ferons de notre mieux pour vous fournir un service de qualité. Notre usine est spécialisée dans la fourniture de vannes à boisseau sphérique, vanne papillon, vanne d'obturation, vanne anti - retour, vanne de décompression, vanne de sécurité, vanne marine, vanne de champ pétrolifère, vanne de contrôle hydraulique et autres types de vannes.
