Mélangeur à palettes de piscine intermédiaire, mélangeur à palettes haute viscosité, jbj1 - 1200 mélangeur à palettes

Jiangsu Duan environnement

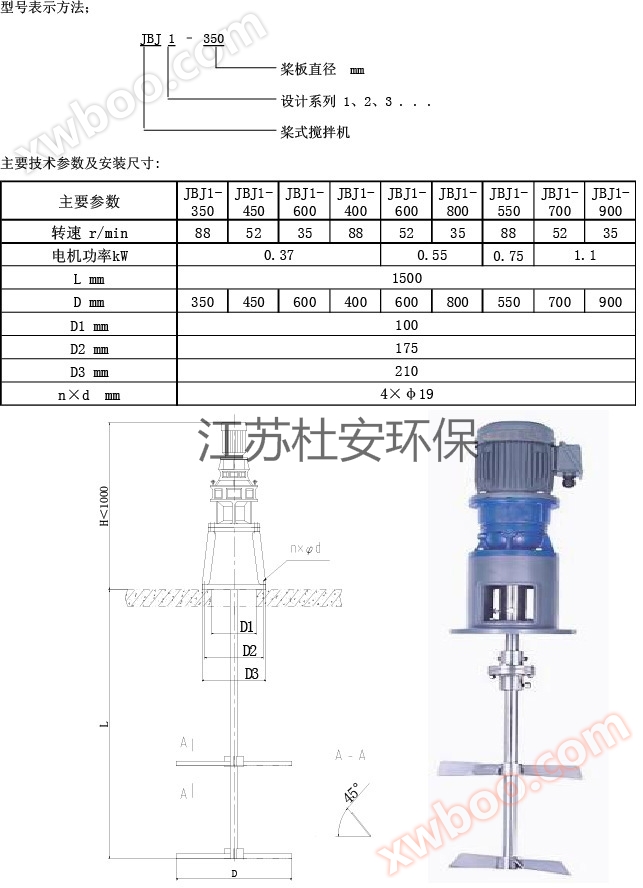

Jbj1 - 1200 mélangeur à palettes construction et matériaux

1) construction du mélangeur

Le mélangeur mécanique vertical se compose d'un moteur horizontal, d'un réducteur à engrenages, d'un arbre de mélange et d'une roue à aubes, etc. Le moteur électrique et le réducteur sont assemblés.

2) moteurs électriques et réducteurs

Le moteur électrique et le réducteur sont des ensembles complets assemblés.

① moteur électrique

La description technique du moteur est la suivante:

-Matériaux et performances du moteur électrique conformes aux exigences techniques de base des moteurs rotatifsGB755-87Les normes,norme ASTMEtIECNormes techniques pertinentes émises.

-Moteur électrique adapté380VAC 3PH 50HzFonctionnement d'alimentation, le niveau d'isolation de l'enroulement statorique du moteur et des fils statoriques estFGrade, niveau de protection du boîtierIP55, installation verticale extérieure.

② dispositif de réduction

Le dispositif de réduction du mélangeur mécanique vertical est un réducteur de vitesse, le matériau choisi et les performances sont conformes à la description technique suivante:

-Le matériau de la boîte de vitesses est en acier moulé, fort et fort, la coulée ne permet pas l'apparition de fissures, d'yeux de sable, de trous d'air et d'autres phénomènes.

Réducteur d'engrenage d'agitateur rapide, conception d'engrenage oblique et structure de lubrification de bain d'huile entièrement étanche. La boîte de vitesses est une transmission à engrenages obliques et ne permet pas l'utilisation de la structure à vis Turbo; L'efficacité de transmission de la boîte de vitesses n'est pas inférieure à95%- Oui.

-Le dispositif de réduction dans diverses situations de conception peut transmettre la puissance nécessaire au fonctionnement et peut supporter la charge transmise par l'arbre de mélange; Tous les engrenages ont des mesures de protection pour éviter les charges d'impact.

-Les roulements utilisent des produits normalisés, peuvent fonctionner en continu dans les conditions de conception les plus défavorables, durée de vie nominale de baseL10Pas moins que100，000Heures.

-Le système de lubrification fournit de l'huile en continu de manière absolument fiable aux engrenages et aux roulements, ne peut pas être équipé d'une autre pompe à huile, le niveau d'huile de la boîte de vitesses est visualisé par un miroir à œil de bœuf ou une règle de niveau d'huile.

3) support de l'arbre de mélange

Le support de l'arbre d'agitation a la description technique suivante:

① Le support de l'arbre de brassage ne fait pas saillie dans la piscine, peut supporter le poids de l'arbre de brassage et de la roue à aubes, et peut supporter la torsion, la flexion et la charge axiale nécessaires au fonctionnement; La forme d'appui garantit que la plupart des forces de déflexion de l'arbre ne sont pas transmises aux engrenages du réducteur et aux roulements lors du fonctionnement du mélangeur.

② le roulement d'appui de l'arbre d'agitation est lubrifié à la graisse et dispose d'une coupelle d'huile pour compléter la graisse, la durée de vie nominale de base du roulement d'appuiL10Pas moins que100，000Heures.

4), arbre de mélange et roue à aubes

① axe de mélange

-L'arbre de mélange adopte316LAcier inoxydable, sans utilisation d'acier vitreux ou de matériaux composites; Le traitement de lissage est effectué lors du traitement de l'axe.

-L'arbre d'agitation a une rigidité suffisante en Torsion et en flexion: la valeur calculée de la force de traction de l'arbre est inférieure à sa valeur de limite d'élasticité en traction du matériau au moins3Multiple, alors que la valeur calculée de la force de cisaillement est au moins inférieure à la valeur de la limite d'élasticité en cisaillement du matériau3.5Le multiple.

-L'arbre d'agitation est muni de roulements auxiliaires sous - marins.

② roue à aubes

La roue est composée d'un moyeu de coulée et de pales, le matériau est316LEn acier inoxydable, la fixation du moyeu à la pale prend en compte la facilité de démontage et l'effet anticorrosion et présente les caractéristiques suivantes:

-La roue à aubes est une roue à aubes axiale à haut rendement.

-Les pales sont boulonnées au moyeu central, qui est relié à l'arbre.

-Pas plus de feuilles3Lame, la lame a une résistance et une rigidité suffisantes pour ne pas produire de déformation en tournant.

Norme de détection de mélangeur à palettes

L'inspection, l'acceptation et la garantie de l'équipement, le rejet sont soumis aux dispositions des règlements techniques généraux et répondent aux conditions suivantes:

Perpendicularité de la lame à l'axe de la longueur de la plaque de pâte0,4%Et ne dépasse pas5 mm- Oui.

La rectitude par mètre de l'axe est inférieure à0,25 mm- Oui.

Après l'installation de l'équipement d'agitation, après avoir agité le milieu de travail avec la charge d'essai de fonctionnement, l'essai de fonctionnement est rempli dans la piscine de mélange2 / 3Média du volume ci - dessus. L'appareil fonctionne en douceur et sans vibrations et bruits anormaux pendant l'essai. Temps d'essai de charge pas moins24 heures- Oui.

Gamme d'approvisionnement: réducteur de moteur, support de machine, broche, palette et accessoires de montage.

Jiangsu Duan Eco friendly Paddle blender boîte de contrôle de site assortie par Jiangsu Duan Eco FriendlyLivré assorti, boîte de contrôle avec porte double vitrage, acier inoxydableMatériau 304, le support est également en acier inoxydable 304, peut être fermement fixé; L'épaisseur de la pièce de plaque n'est pas inférieure à 1,5 mm, l'indice de protection extérieur est IP55, l'indice de protection intérieur n'est pas inférieur à ip4x, l'interrupteur de protection installé dans la boîte, l'interrupteur de commande et l'élément logique, etc., la table multifonction installée sur panneau, l'interrupteur de commutation, le bouton marche, arrêt et arrêt d'urgence, le voyant de fonctionnement, lorsque l'équipement est défectueux, peut arrêter le fonctionnement de l'équipement.

Jiangsu Duan protection de l'environnement selon les exigences de performance de l'équipement fourni et les exigences de contrôle ci - dessus, fourni avec le schéma de principe de contrôle électrique complet de chaque boîte de contrôle, le schéma de câblage, le schéma général de la position des composants électriques, le numéro d'icône de câblage spécifique et la Liste de configuration des composants électriques.

Doit avoir"Disjoncteurs, contacteurs AC, relais thermiques (si nécessaire), convertisseurs de fréquence (si nécessaire)" et d'autres dispositifs primaires et fonctions de fonctionnement, les principaux composants électriques (disjoncteurs, contacteurs, relais thermiques) sont des produits Schneider, ABB ou Siemens.
